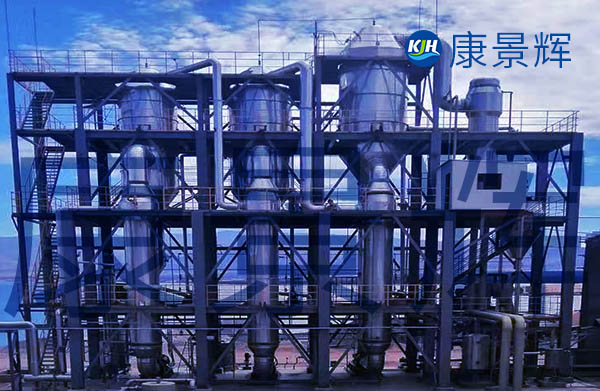

產固量2.5t/h的溴化鈉三效蒸發器是一種快速的蒸發結晶系統，主要用于從含溴化鈉的溶液中分離出固體溴化鈉。以下是該系統的詳細設計參數和工藝流程：

一、溴化鈉三效蒸發器設計參數

1.處理能力：產固量2.5t/h。

2.蒸發量：根據溴化鈉溶液的濃度和特性，蒸發量通常在1012t水/h。

3.進料濃度：一般為1525%（質量百分比）。

4.蒸汽壓力：一效蒸發器通常使用0.1MPa左右的蒸汽，二效和三效利用前一效的二次蒸汽。

5.真空度：系統運行在負壓狀態，真空度一般在0.07MPa左右。

6.材質：與物料接觸部分通常采用耐腐蝕材料，如316L不銹鋼或鈦材。

二、溴化鈉三效蒸發器工藝流程

1.預處理：

pH調節：根據溴化鈉溶液的特性，可能需要調節pH值以優化蒸發過程。

過濾：去除溶液中的懸浮物和雜質，確保蒸發器的正常運行。

2.三效蒸發：

一效蒸發：使用新鮮蒸汽加熱，使溶液中的水分蒸發，產生的二次蒸汽進入二效蒸發器。

二效蒸發：利用一效產生的二次蒸汽加熱，進一步蒸發水分，濃縮液進入三效蒸發器。

三效蒸發：利用二效產生的二次蒸汽加熱，使溶液達到過飽和狀態，溴化鈉開始結晶析出。

3.結晶與分離：

結晶器：三效蒸發后的濃縮液進入結晶器，進一步降溫結晶。

固液分離：通過離心機或過濾器分離出固體溴化鈉，母液可返回系統循環處理。

4.冷凝與回收：

冷凝器：將未利用的蒸汽冷凝為冷凝水，可回收利用。

不凝氣處理：系統中殘留的不凝氣通過真空泵排出，維持系統真空度。

三、溴化鈉三效蒸發器技術特點

1.節能快速：利用多效蒸發原理，熱能利用率達到70%80%，相比單效蒸發器節能明顯。

2.強制循環：采用強制循環泵，確保料液在蒸發器內均勻受熱，避免局部過熱和結垢。

3.結晶質量高：通過精確控制結晶過程，可得到高純度的溴化鈉晶體。

4.自動化控制：液位自動控制、自動進料、冷凝水自動排放等自動化功能，節省人力。

四、溴化鈉三效蒸發器應用優勢

1.資源回收：有效回收溴化鈉，降低生產成本，同時減少廢水排放。

2.適應性強：適用于不同濃度和成分的溴化鈉溶液，可根據具體需求進行定制。

3.環保友好：減少蒸汽消耗和廢水排放，符合環保要求。

五、溴化鈉三效蒸發器注意事項

1.定期維護：定期清洗蒸發器和結晶器，防止結垢和堵塞，確保系統長期穩定運行。

2.防腐設計：根據溴化鈉溶液的腐蝕性，選擇合適的耐腐蝕材料。

3.安全控制：設置壓力、溫度、液位聯鎖保護，防止超壓或干燒。

通過以上設計和工藝流程，產固量2.5t/h的溴化鈉三效蒸發器能夠快速、節能地處理溴化鈉溶液，實現固體溴化鈉的回收和廢水的減量化處理。
